درک پایه: دو نوع اساسی فنرهای تعلیق خودرو چیست؟

را دو نوع اساسی از فنرهای تعلیق خودرو هستند فنرهای سیم پیچ و چشمه های برگ . این دو جزء نشان دهنده فناوری اساسی مورد استفاده برای پشتیبانی از وزن خودرو و جذب ضربه های جاده ای در اکثریت قریب به اتفاق طراحی های مدرن و کلاسیک خودروها هستند. در حالی که سیستم‌های دیگری مانند فنرهای بادی یا میله‌های پیچشی وجود دارند، تغییرات سیم‌پیچ و برگ به دلیل قابلیت اطمینان، مقرون‌به‌صرفه بودن و عملکرد اثبات‌شده‌شان در طول دهه‌ها تکامل مهندسی، استانداردهای صنعتی باقی می‌مانند.

را Role of Coil Springs in Modern Automotive Engineering

فنرهای کویل هستند the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

را mechanical principle behind a coil spring is based on پیچ خوردگی . همانطور که فنر فشرده می شود، خود سیم در واقع می پیچد و انرژی را ذخیره می کند که سپس آزاد می شود تا چرخ را به سمت زمین عقب براند. این طراحی امکان سفر قابل توجهی را در یک فضای نسبتاً کوچک عمودی فراهم می کند و آن را برای سیستم های تعلیق مستقل ایده آل می کند.

مزایای سیستم های فنری کویل

را primary advantage of فنرهای سیم پیچ توانایی آنها برای ارائه یک تنظیم بسیار قابل تنظیم است نرخ بهار ، که مستقیماً بر ویژگی های هندلینگ خودرو تأثیر می گذارد. مهندسان می‌توانند ضخامت سیم، قطر سیم‌پیچ و تعداد چرخش‌ها را تغییر دهند تا سواری نرم و راحت یا عملکردی اسپرت و سفت ایجاد کنند.

• درجه بالایی از انعطاف پذیری در هندسه تعلیق طراحی
• کاهش وزن در مقایسه با جایگزین های سنگین سنتی.
• سازگاری با بند مک فرسون و multi-link suspension setups.
• نرخ تراکم خطی یا پیشرونده بسته به فاصله سیم پیچ.

را Enduring Utility of Leaf Springs in Heavy-Duty Vehicles

چشمه های برگ هستند one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional ظرفیت حمل بار .

برخلاف فنرهای سیم پیچ، چشمه های برگ یک هدف دوگانه دارند: آنها به عنوان یک عضو میرایی و یک پیوند ساختاری عمل می کنند. از آنجایی که آنها مستقیماً به شاسی و محور خودرو متصل می شوند، بدون نیاز به بازوهای کنترلی اضافی به تعیین موقعیت محور کمک می کنند و معماری کلی سیستم تعلیق را برای کاربردهای ناهموار ساده می کنند.

ویژگی های طراحی فنر برگ

مدرن چشمه های برگ به طور کلی در دو نوع وجود دارد: چند برگ و تک برگ. سیستم های چند لنگه از چندین لایه با طول های مختلف برای ایجاد مقاومت پیشرونده استفاده می کنند - با اضافه شدن وزن بیشتر، برگ های بیشتری برای تحمل بار درگیر می شوند.

• توزیع برتر از استرس شاسی در سطح وسیع تری از قاب
• طراحی ساده که تعداد قطعات متحرک در مجموعه محور عقب را کاهش می دهد.
• دوام بالا در شرایط وزن شدید و محیط های خارج از جاده.
• سهولت تعمیر و تعویض در تنظیمات ناوگان تجاری.

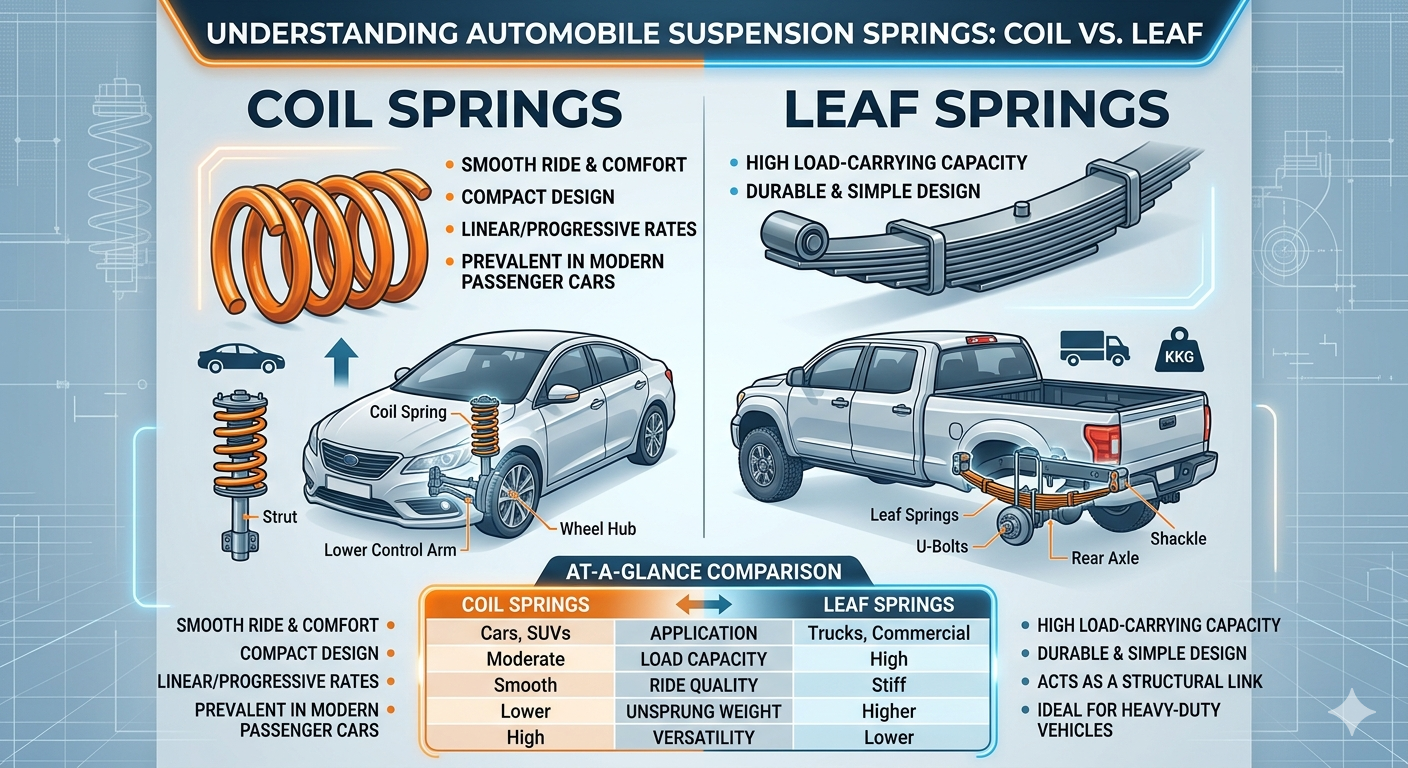

تجزیه و تحلیل مقایسه ای: فنرهای مارپیچ در مقابل فنرهای برگ

انتخاب بین فنرهای سیم پیچ و چشمه های برگ به طور کامل به استفاده مورد نظر از وسیله نقلیه و تعادل مطلوب بین راحتی و کاربرد بستگی دارد. در حالی که فنرهای مارپیچ برای سواری نرم خود بر بازار خودروهای مصرفی تسلط دارند، فنرهای برگ همچنان پادشاه بخش های صنعتی و حمل و نقل هستند.

جدول 1: مقایسه فنی بین دو نوع پایه فنر تعلیق خودرو.

عوامل عملکرد فنی و علم مواد

را effectiveness of فنرهای تعلیق خودرو ریشه در علم مواد، به ویژه استفاده از کشش بالا دارد سیلیکون کروم یا کروم وانادیوم فولاد این آلیاژها به دلیل حد الاستیسیته بالای خود انتخاب می شوند و تضمین می کنند که فنر حتی پس از میلیون ها چرخه فشرده سازی به شکل اولیه خود باز می گردد.

به عنوان مثال، در یک وسیله نقلیه مسافربری استاندارد، الف فنر مارپیچ ممکن است نرخ فنر 300 پوند در اینچ داشته باشد. این بدان معناست که به ازای هر 300 پوند نیروی اعمال شده، فنر دقیقاً یک اینچ فشرده می شود. در مقابل، یک وظیفه سنگین بهار برگ بسته در یک وسیله نقلیه تجاری ممکن است دارای نرخ پیشرونده ای باشد که از 500 پوند در اینچ شروع می شود و با رسیدن خودرو به حداکثر بار قابل حمل به 1200 پوند در اینچ افزایش می یابد. این امر از "پایین شدن" تعلیق تحت فشار شدید جلوگیری می کند.

تاثیر بر وزن بدون فنر

یکی از معیارهای فنی مهم در طراحی سیستم تعلیق است وزن فنر نشده - جرم سیستم تعلیق، چرخ‌ها و سایر اجزاء که مستقیماً به آنها متصل می‌شوند، به جای پشتیبانی از فنرها. فنرهای کویل به طور قابل توجهی کمتر از فنرهای برگ به وزن بدون فنر کمک می کند. وزن کم فنر نشده به لاستیک‌ها اجازه می‌دهد تا عیوب جاده را با دقت بیشتری ردیابی کنند، به همین دلیل است که تقریباً همه خودروهای مسابقه‌ای با عملکرد بالا از پیکربندی‌های پیچیده کویل بیش از شوک استفاده می‌کنند.

تعمیر و نگهداری و علائم خرابی فنرهای تعلیق

نگهداری از دو نوع اساسی از automobile suspension springs برای ایمنی خودرو حیاتی است، زیرا فنر شکسته می تواند منجر به از دست دادن کنترل یا آسیب دیدن لاستیک شود. در حالی که فنرها به گونه ای طراحی شده اند که طول عمر خودرو را دوام بیاورند، عوامل محیطی مانند نمک جاده و حمل و نقل شدید می توانند باعث خرابی زودرس شوند.

برای فنرهای سیم پیچ رایج ترین حالت شکست خوردگی است که منجر به شکستگی تنشی می شود. یک سیم پیچ شکسته می تواند باعث شود که وسیله نقلیه به طور ناهموار بنشیند یا هنگام رانندگی از روی دست اندازها، صدای بلندی ایجاد کند. برای چشمه های برگ ، شایع ترین مسائل "افتادگی" (از بین رفتن قوس) یا شکستن تک تک برگ ها در بسته است.

• بازرسی بصری: به دنبال ترک، زنگ زدگی شدید یا خم شدن به یک طرف باشید.
• را Bounce Test: گوشه ای از وسیله نقلیه را فشار دهید؛ اگر بیش از دو بار جهش کند، دمپرها یا فنرها ممکن است فرسوده شوند.
• سایش تایر: الگوهای سایش ناهموار لاستیک اغلب به یک فنر آویزان اشاره می کند که باعث تغییر آن شده است تراز چرخ .

تکامل و روندهای آینده در فناوری بهار

در حالی که فنرهای سیم پیچ و چشمه های برگ همچنان استانداردها باقی می مانند، صنعت خودرو شاهد تغییر به سمت مواد کامپوزیتی است. برخی از وسایل نقلیه مدرن فنرهای ورقه ای فولادی سنتی را جایگزین کرده اند پلاستیک تقویت شده با الیاف (FRP) طرح های تک برگ اینها همان استحکام را با کاهش 70 درصدی وزن ارائه می‌کنند که به طور قابل توجهی بهره‌وری سوخت و کیفیت سواری را بهبود می‌بخشد.

علاوه بر این، ظهور وسایل نقلیه الکتریکی (EVs) تقاضاهای جدیدی را به وجود آورده است سیستم های تعلیق . از آنجایی که خودروهای الکتریکی بسته‌های باتری سنگینی را حمل می‌کنند، فنرهای آنها باید بارهای ثابت بالاتری را تحمل کنند و در عین حال کابینی آرام و بدون لرزش داشته باشند. این منجر به توسعه فنرهای پیچشی پیچیده "پیچ متغیر" شده است که می توانند روی موج های کوچک نرم باقی بمانند اما در هنگام پیچیدن یا ترمز گرفتن فورا سفت شوند.

سوالات متداول (سؤالات متداول)

1. کدام نوع فنر برای آفرود بهتر است؟

بستگی به هدف دارد. فنرهای کویل به طور کلی "ارتباط" بهتری را ارائه می دهند (توانایی چرخ ها برای حرکت مستقل بر روی موانع بزرگ)، در حالی که چشمه های برگ هستند preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. آیا می توانم فنرهای برگ را با فنرهای مارپیچ جایگزین کنم؟

بله، اما نیاز به کامل دارد کیت تبدیل تعلیق . از آنجایی که فنرهای برگ نیز موقعیت محور را تعیین می کنند، تبدیل به سیم پیچ نیازمند افزودن بازوهای کنترلی و یک میله مسیر برای نگه داشتن محور در جای خود است که یک کار مهندسی بزرگ است.

3. چرا برخی از وسایل نقلیه از هر دو استفاده می کنند؟

بسیاری از وانت بار استفاده می کنند فنرهای سیم پیچ در جلو برای فرمان دقیق و راحتی، در هنگام استفاده چشمه های برگ در عقب برای رسیدگی به محموله در بستر کامیون. این رویکرد ترکیبی از نقاط قوت هر دو نوع اصلی استفاده می کند.

4. فنرهای تعلیق خودرو معمولا چقدر دوام می آورند؟

در شرایط ایده آل، فنرهای تعلیق می تواند بیش از 150000 مایل دوام بیاورد. با این حال، در مناطقی با برف سنگین و نمک جاده، ممکن است به دلیل خستگی ناشی از خوردگی، خیلی زودتر نیاز به تعویض داشته باشند.

افکار نهایی در مورد انتخاب های تعلیق

درک کردن دو نوع اساسی از فنرهای تعلیق خودرو چیست؟ اولین قدم در قدردانی از مهندسی پیچیده است که وسایل نقلیه ما را پایدار و ایمن نگه می دارد. چه همه کاره و راحت باشد فنر مارپیچ یا the rugged and reliable بهار برگ ، هر دو فناوری همچنان نقش مهمی در زیرساخت حمل و نقل جهانی ایفا می کنند. با تکامل مواد و وزن خودرو، این دو نوع اساسی احتمالاً برای سال‌های آینده پایه و اساس سیستم تعلیق خودرو باقی خواهند ماند.
